Les microcontrôleurs 68HC11

Un microcontrôleur (MCU) est un composant électronique qui inclut dans une même puce un microprocesseur (CPU) et divers périphériques (ports).

Les microcontrôleurs de la famille 68HC11 fabriqués par Motorola sont de technologie HCMOS. Les systèmes mémoire du MC68HC11 incluent 8K octets de ROM (read only memory ou mémoire à lecture seule), 512 octets de mémoire effaçable électriquement (EEPROM) et 256 octets de mémoire vive (RAM).

La majorité des fonctions périphériques est contenue dans la puce :

• une interface (portA) associée au Timer (horloge) avec trois lignes d’entrée de capture, cinq lignes de comparaison en sortie et une fonction d’interruption en temps réel (RTI).
• une interface 8 canaux configurés en sortie seulement (portB)
• une interface 8 canaux qui peuvent être configurés en entrée ou sortie indépendamment les uns des autres (portC)
• une interface 6 canaux (portD) avec communications série asynchrone (SCI) deux canaux et une interface périphérique série synchrone séparée (SPI) dont les quatre canaux peuvent être configurés en entrée ou sortie indépendamment les uns des autres
• un convertisseur analogique / digital (A/D) 8 canaux avec huit octets de résolution (port E)

Organisation interne du 68HC11

{voir la feuille annexe du fichier registres.xls}

Les registres du CPU accessibles au programmeur

{voir la feuille annexe du fichier registres.xls}

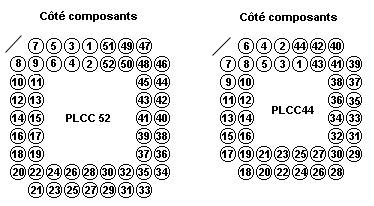

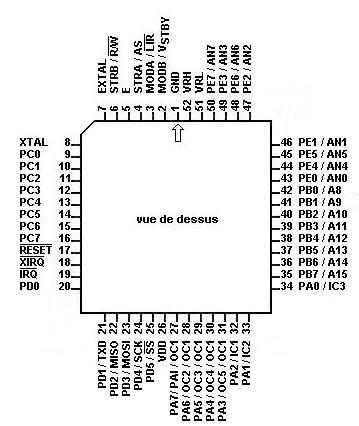

Empreintes sur le circuit imprimé :
